Bangunan Kantor Minimalis 2 Lantai untuk Pergudangan Surabaya Barat, ukuran kantor 7 X 20 M, sisi samping sebagai lajur truk kontainer
Bangunan Kantor Minimalis 2-Lantai untuk Pergudangan di Surabaya Barat. Dibangun pada bagian depan lahan yang ada, ukran kantor 7 X 20 M, melebar, sisi samping sebagai lajur lalu-lalang truk kontainer, sisa panjang lahan +/- 80 M untuk gudang sebuah perusahaan distributor bermacam jenis dan merk kertas, dan job untuk kita adalah membuat desain kantor 2 lantai beserta layout ruang interior kantornya lengkap dan struktur yang dipakai adalah struktur baja.
Bangunan Kantor Minimalis 2-Lantai ini menghadap barat, untuk mengurangi panas jumlah dan volume bukaan ataupun dinding kaca disesuaikan kebutuhan guna penghematan pemakaian pendingin udara AC, secara keseluruhan penutup fasade depan banyak digunakan material yang sering kita sebut aluminium composit alucopan-bon dengan warna natural yang tegas, begitu juga sebagai aksen digunakan batu alam sebagai pelapis bentukan mirip gate pada bagian depan kantor.
Keterangan : Bangunan Kantor Minimalis
- Klien | Owner : Bp. Aurio
- Konsep : Desain Kantor 2 Lantai
- Model : Fasad Minimalis Modern
- Type : Arsitek Kantor Modern
- Ukuran Bangunan : 7 X 20 M2
- Luas Bangunan : 300 M2
- Jumlah Kamar Tidur : -
- Rekap RAB ( Standar ) : -
- Lokasi Proyek : SURABAYA
- Perencana : Sigiarchitect
- Rendering : 3Ds-Maxs, V-ray Lighting
Kelengkapan Gambar Bestek : Detail Arsitek & Struktur
Daftar Gambar Konsep Denah & Fasad
- GAMBAR USULAN SITE PLAN + ASISTENSI
- GAMBAR USULAN RENCANA TATA RUANG & SIRKULASI / DENAH + ASISTENSI
- GAMBAR USULAN DESAIN FASAD, VIEW MODEL VISUALISASI 3-D PERSPEKTIF [ render 3DS-MAX ] + ASISTENSI
- GAMBAR DESAIN FINAL , DENAH & VISUAL 3D
Daftar gambar Kerja Detail Arsitek

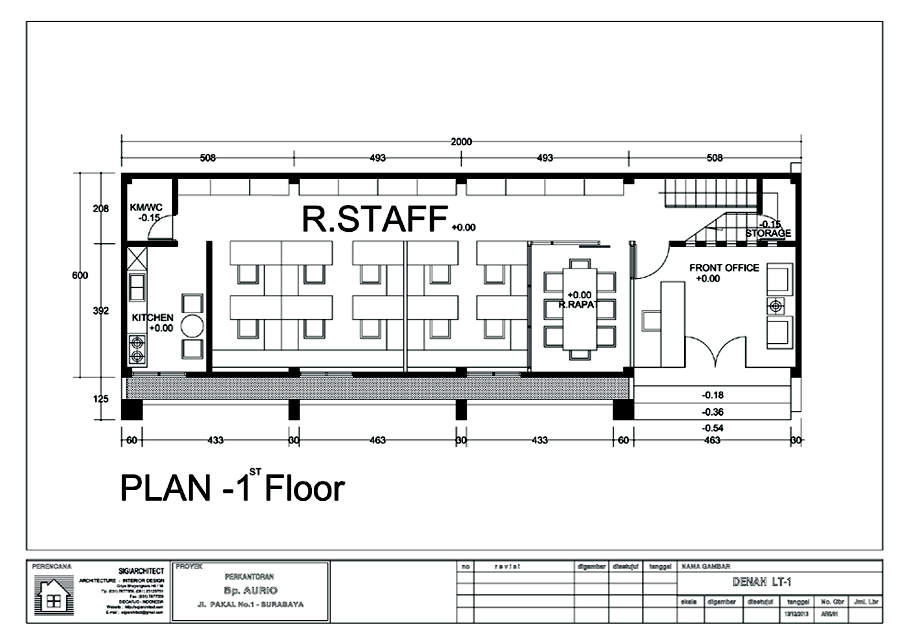

- DENAH LT-1,

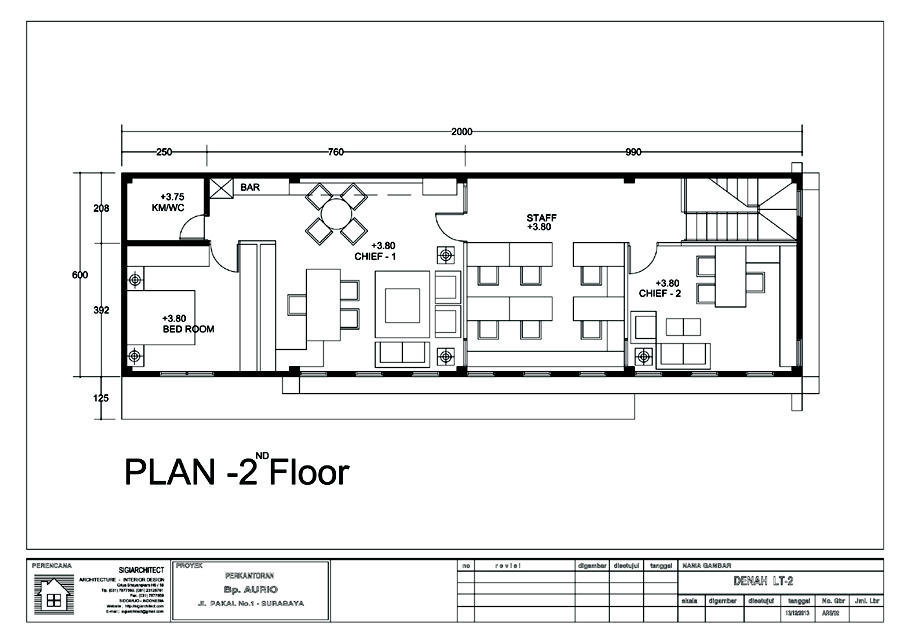

- DENAH LT-2, dst
- DENAH & RENCANA ATAP
- TAMPAK DEPAN
- TAMPAK SAMPING
- TAMPAK BELAKANG

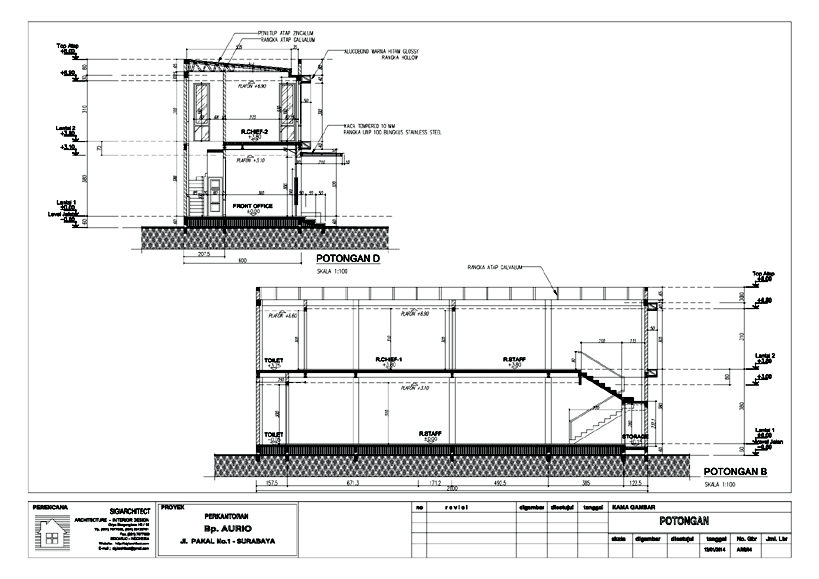

- POTONGAN A-A
- POTONGAN B-B
- POTONGAN C-C
- POTONGAN D-D
- DENAH RENCANA PLAFON LT1 & DETAIL
- DENAH RENCANA PLAFON LT 2 & DETAIL
- DENAH RENCANA POLA LANTAI LT.1
- DENAH RENCANA POLA LANTAI LT.2
- KEYPLAN KUSEN LT.1
- KEYPLAN KUSEN LT.2
- DETAIL SEMUA KUSEN, PINTU, JENDELA LT.1
- DETAIL SEMUA KUSEN, PINTU, JENDELA LT.2
- DENAH & DETAIL SEMUA TOILET LT.1
- DENAH & DETAIL SEMUA TOILET LT.2
- DETAIL TAMPAK DEPAN & MATERIAL FINISHING
- DETAIL TANPAK BELAKANG & MATERIAL FINISHING
- DENAH & TAMPAK & DETAIL PAGAR DEPAN
- DENAH & TAMPAK & DETAIL PAGAR ALAS
- DENAH & DETAIL KOLAM RENANG
Daftar Gambar Kerja Detail M.E.P
- DENAH RENCANA SANITASI AIR BERSIH LT.1
- DENAH RENCANA SANITASI AIR BERSIH LT.2
- DENAH RENCANA SANITASI AIR BERSIH LT.ATAP
- DENAH RENCANA SANITASI AIR KOTOR LT.2
- DENAH RENCANA SANITASI AIR KOTOR LT.2
- DENAH RENCANA SANITASI AIR KOTOR LT.ATAP
- DENAH RENCANA INSTALASI LISTRIK ( TITIK LAMPU, SAKLAR, AC, TV, STOPKONTAK, TELEPON ) LT.1
- DENAH RENCANA INSTALASI LISTRIK ( TITIK LAMPU, SAKLAR, AC, TV, STOPKONTAK, TELEPON ) LT.2
Daftar Gambar Kerja Detail Struktur
- DENAH PONDASI
- DENAH BALOK LANTAI 1
- DENAH BALOK LANTAI 2
- DENAH BALOK LANTAI ATAP
- DETAIL STROUSS & POER ( PILECAP )
- DETAIL KOLOM
- TABEL DETAIL SLOOF
- TABEL DETAIL BALOK
- DETAIL PELAT COR
- DETAIL TANGGA
- DETAIL SHEAR WALL KOLAM RENANG
R.A.B ( Rekapitulasi Anggaran Biaya ) **Ex-clude
- Analisa harga material & ongkos tenaga kerja
- RAB, pekerjaan persiapan & tanah
- RAB, pekerjaan struktur & finishing
- LUASAN, PROGRES & REKAP TOTAL
Visual : Bangunan Kantor Minimalis
Karya sebelumnya : Desain Rumah 3 Lantai Minimalis Tropis
Karya terkait : Model Rumah 2 Lantai Tropis Minimalis
SIGIARCHITECT : Desain Rumah, Kantor & Interior Minimalis
SIGIARCHITECT
Konsultan Jasa Arsitek Profesional, Desain Modern Rumah Vila & Bangunan Umum.
